SA78減速機詳細信息
SA78減速機
訂購熱線：13360667204
SA78減速機傳動比計算：齒輪減速馬達
提升機參數：鏈輪直徑400，提升3700公斤，每分鐘提升20米
20米÷（0.4滾筒直徑X3.14）=15.92轉每分鐘
3700公斤換算成扭矩=3626N.m
3626N.m×0.2滾筒半徑=725.2N.m
電機轉數1400÷輸出轉數15.92=87.94比
725.2N.m輸出扭矩÷87.94比=8.25N.m電機扭矩
8.25N.m電機扭矩?fù)Q算成功率1.31KW以上
上下提升的提升機，我們通常建議用S系列自鎖減速機加剎車電機
對應的SA78減速機選型參數：
型號：SA78-BVP1.5KW
減速比：85.22
輸出轉數：17轉每分鐘
輸出扭矩：630N.m
安全系數：1.7

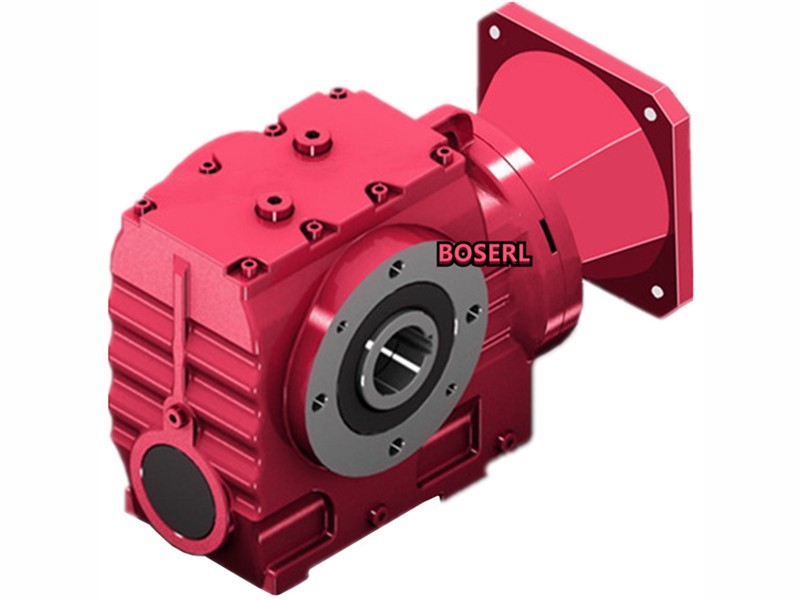

SA78減速機平面圖紙：輸出軸Φ20+鍵2.5（可定做），高134*寬135*長174（帶輸出軸）伺服電機連接減速機
SA78斜齒輪蝸輪減速機型號：
SA78系列減速機參數大全：自鎖減速機
SA78減速機配0.37KW電機參數
| 型號 | 速比 | 功率 | 重量 | 沖擊力 |
| S77Y0.37KW | 256.47 | 0.37KW | 60.5kg | 15600N |
| S77Y0.37KW | 225.26 | 0.37KW | 60.5kg | 15800N |
| S77Y0.37KW | 214.00 | 0.37KW | 60.5kg | 15900N |
SA78減速機配0.55KW電機參數
| 型號 | 速比 | 功率 | 重量 | 沖擊力 |
| S77Y0.55KW | 256.47 | 0.55KW | 65kg | 15500N |
| S77Y0.55KW | 225.26 | 0.55KW | 65kg | 15800N |
| S77Y0.55KW | 214.00 | 0.55KW | 65kg | 15900N |
| S77Y0.55KW | 189.09 | 0.55KW | 65kg | 16000N |
SA78減速機配0.75KW電機參數
| 型號 | 速比 | 功率 | 重量 | 沖擊力 |
| S77Y0.75KW | 256.47 | 0.75KW | 66kg | 14600N |
| S77Y0.75KW | 225.26 | 0.75KW | 66kg | 15100N |
| S77Y0.75KW | 214.00 | 0.75KW | 66kg | 15200N |
| S77Y0.75KW | 189.09 | 0.75KW | 66kg | 15500N |
| S77Y0.75KW | 161.60 | 0.75KW | 66kg | 15800N |
| S77Y0.75KW | 148.15 | 0.75KW | 66kg | 16000N |
| S77Y0.75KW | 130.00 | 0.75KW | 66kg | 16000N |
| S77Y0.75KW | 123.20 | 0.75KW | 66kg | 16000N |
| S77Y0.75KW | 107.83 | 0.75KW | 66kg | 16000N |
SA78減速機配1.1KW電機參數
| 型號 | 速比 | 功率 | 重量 | 沖擊力 |
| S77Y1.1KW | 225.26 | 1.1KW | 70kg | 12900N |
| S77Y1.1KW | 214.00 | 1.1KW | 70kg | 13300N |
| S77Y1.1KW | 189.09 | 1.1KW | 70kg | 14000N |
| S77Y1.1KW | 161.60 | 1.1KW | 70kg | 14700N |
| S77Y1.1KW | 148.15 | 1.1KW | 70kg | 15000N |
| S77Y1.1KW | 130.00 | 1.1KW | 70kg | 15400N |
| S77Y1.1KW | 123.20 | 1.1KW | 70kg | 15500N |
| S77Y1.1KW | 107.83 | 1.1KW | 70kg | 15800N |
| S77Y1.1KW | 97.14 | 1.1KW | 70kg | 15900N |
| S77Y1.1KW | 85.22 | 1.1KW | 70kg | 16000N |
SA78減速機配1.5KW電機參數
| 型號 | 速比 | 功率 | 重量 | 沖擊力 |
| S77Y1.5KW | 189.09 | 1.5KW | 73kg | 11300N |
| S77Y1.5KW | 161.60 | 1.5KW | 73kg | 12800N |
| S77Y1.5KW | 148.15 | 1.5KW | 73kg | 13500N |
| S77Y1.5KW | 130.00 | 1.5KW | 73kg | 14200N |
| S77Y1.5KW | 123.20 | 1.5KW | 73kg | 14500N |
| S77Y1.5KW | 107.83 | 1.5KW | 73kg | 15000N |
| S77Y1.5KW | 97.14 | 1.5KW | 73kg | 15300N |
| S77Y1.5KW | 85.22 | 1.5KW | 73kg | 15400N |
| S77Y1.5KW | 75.09 | 1.5KW | 73kg | 14100N |
| S77Y1.5KW | 71.33 | 1.5KW | 73kg | 14000N |
| S77Y1.5KW | 66.67 | 1.5KW | 73kg | 14500N |
| S77Y1.5KW | 63.03 | 1.5KW | 73kg | 13600N |
| S77Y1.5KW | 56.92 | 1.5KW | 73kg | 14000N |
| S77Y1.5KW | 53.87 | 1.5KW | 73kg | 13200N |
| S77Y1.5KW | 49.38 | 1.5KW | 73kg | 12900N |
| S77Y1.5KW | 43.33 | 1.5KW | 73kg | 12500N |
SA78減速機配2.2KW電機參數
| 型號 | 速比 | 功率 | 重量 | 沖擊力 |
| S77Y2.2KW | 130.00 | 2.2KW | 82kg | 7440N |
| S77Y2.2KW | 123.20 | 2.2KW | 82kg | 11300N |
| S77Y2.2KW | 107.83 | 2.2KW | 82kg | 12700N |
| S77Y2.2KW | 97.14 | 2.2KW | 82kg | 13500N |
| S77Y2.2KW | 85.22 | 2.2KW | 82kg | 14100N |
| S77Y2.2KW | 75.20 | 2.2KW | 82kg | 13800N |
| S77Y2.2KW | 66.67 | 2.2KW | 82kg | 13500N |
| S77Y2.2KW | 63.03 | 2.2KW | 82kg | 12400N |
| S77Y2.2KW | 56.92 | 2.2KW | 82kg | 13100N |
| S77Y2.2KW | 53.87 | 2.2KW | 82kg | 12100N |
| S77Y2.2KW | 49.38 | 2.2KW | 82kg | 11900N |
| S77Y2.2KW | 43.33 | 2.2KW | 82kg | 11700N |
| S77Y2.2KW | 41.07 | 2.2KW | 82kg | 11500N |
| S77Y2.2KW | 35.94 | 2.2KW | 82kg | 11300N |
| S77Y2.2KW | 32.38 | 2.2KW | 82kg | 11000N |
| S77Y2.2KW | 28.41 | 2.2KW | 82kg | 10700N |
| S77Y2.2KW | 25.07 | 2.2KW | 82kg | 10400N |
| S77Y2.2KW | 22.89 | 2.2KW | 82kg | 9470N |
| S77Y2.2KW | 20.99 | 2.2KW | 82kg | 9320N |
SA78減速機配3KW電機參數
| 型號 | 速比 | 功率 | 重量 | 沖擊力 |
| S77Y3KW | 85.22 | 3KW | 85kg | 11900N |
| S77Y3KW | 75.20 | 3KW | 85kg | 12500N |
| S77Y3KW | 66.67 | 3KW | 85kg | 12300N |
| S77Y3KW | 63.03 | 3KW | 85kg | 10900N |
| S77Y3KW | 56.92 | 3KW | 85kg | 12000N |
| S77Y3KW | 53.87 | 3KW | 85kg | 10800N |
| S77Y3KW | 49.38 | 3KW | 85kg | 10800N |
| S77Y3KW | 43.33 | 3KW | 85kg | 10600N |
| S77Y3KW | 41.07 | 3KW | 85kg | 10600N |
| S77Y3KW | 35.94 | 3KW | 85kg | 10400N |
| S77Y3KW | 32.38 | 3KW | 85kg | 10200N |
| S77Y3KW | 28.41 | 3KW | 85kg | 10000N |
| S77Y3KW | 25.07 | 3KW | 85kg | 9770N |
| S77Y3KW | 22.89 | 3KW | 85kg | 8640N |
| S77Y3KW | 20.99 | 3KW | 85kg | 8550N |
| S77Y3KW | 18.42 | 3KW | 85kg | 8400N |
| S77Y3KW | 17.45 | 3KW | 85kg | 8340N |
| S77Y3KW | 15.28 | 3KW | 85kg | 8160N |
| S77Y3KW | 13.76 | 3KW | 85kg | 8010N |
| S77Y3KW | 12.07 | 3KW | 85kg | 7810N |
| S77Y3KW | 10.65 | 3KW | 85kg | 7610N |
SA78減速機配4KW電機參數
| 型號 | 速比 | 功率 | 重量 | 沖擊力 |
| S77Y4KW | 56.92 | 4KW | 96kg | 10800N |
| S77Y4KW | 53.87 | 4KW | 96kg | 9280N |
| S77Y4KW | 49.38 | 4KW | 96kg | 9330N |
| S77Y4KW | 43.33 | 4KW | 96kg | 9370N |
| S77Y4KW | 41.07 | 4KW | 96kg | 9370N |
| S77Y4KW | 35.94 | 4KW | 96kg | 9330N |
| S77Y4KW | 32.38 | 4KW | 96kg | 9270N |
| S77Y4KW | 28.41 | 4KW | 96kg | 9160N |
| S77Y4KW | 25.07 | 4KW | 96kg | 9040N |
| S77Y4KW | 22.89 | 4KW | 96kg | 7650N |
| S77Y4KW | 20.99 | 4KW | 96kg | 7640N |
| S77Y4KW | 18.42 | 4KW | 96kg | 7600N |
| S77Y4KW | 17.45 | 4KW | 96kg | 7580N |
| S77Y4KW | 15.28 | 4KW | 96kg | 7490N |
| S77Y4KW | 13.76 | 4KW | 96kg | 7400N |
| S77Y4KW | 12.07 | 4KW | 96kg | 7280N |
SA78減速機配5.5KW電機參數
| 型號 | 速比 | 功率 | 重量 | 沖擊力 |
| S77Y5.5KW | 41.07 | 5.5KW | 110kg | 7590N |
| S77Y5.5KW | 35.94 | 5.5KW | 110kg | 7770N |
| S77Y5.5KW | 32.38 | 5.5KW | 110kg | 7860N |
| S77Y5.5KW | 28.41 | 5.5KW | 110kg | 7920N |
| S77Y5.5KW | 25.07 | 5.5KW | 110kg | 7940N |
| S77Y5.5KW | 22.22 | 5.5KW | 110kg | 7920N |
| S77Y5.5KW | 18.42 | 5.5KW | 110kg | 6000N |
| S77Y5.5KW | 17.45 | 5.5KW | 110kg | 6240N |
| S77Y5.5KW | 15.28 | 5.5KW | 110kg | 6500N |
| S77Y5.5KW | 13.76 | 5.5KW | 110kg | 6510N |
| S77Y5.5KW | 12.07 | 5.5KW | 110kg | 6490N |
| S77Y5.5KW | 10.65 | 5.5KW | 110kg | 6440N |
| S77Y5.5KW | 9.44 | 5.5KW | 110kg | 6380N |
| S77Y5.5KW | 8.06 | 5.5KW | 110kg | 6260N |
SA78減速機配7.5KW電機參數
| 型號 | 速比 | 功率 | 重量 | 沖擊力 |
| S77Y7.5KW | 28.41 | 7.5kw | 123kg | 6290N |
| S77Y7.5KW | 25.07 | 7.5kw | 123kg | 6490N |
| S77Y7.5KW | 22.22 | 7.5kw | 123kg | 6620N |
| S77Y7.5KW | 18.42 | 7.5kw | 123kg | 2080N |
| S77Y7.5KW | 17.45 | 7.5kw | 123kg | 2500N |
| S77Y7.5KW | 15.28 | 7.5kw | 123kg | 3420N |
| S77Y7.5KW | 13.76 | 7.5kw | 123kg | 4040N |
| S77Y7.5KW | 12.07 | 7.5kw | 123kg | 4690N |
| S77Y7.5KW | 10.65 | 7.5kw | 123kg | 5210N |
| S77Y7.5KW | 9.44 | 7.5kw | 123kg | 5560N |
| S77Y7.5KW | 8.06 | 7.5kw | 123kg | 5560N |
SA78減速機生產工廠展示：看廠請聯系微信13827261050，獲取位置，需提前一天預約
推薦類似型號：S78減速機
關鍵詞:GSA系列減速機配電機一體式_伺服電機連接減速機_私服電機配減速機_SA系列減速機_私服電機減速機_SA系列減速器_伺服電機連接減速器_私服減速機_私服電機減速器
SA系列蝸輪蝸桿減速機型號：SA38減速機,SA48減速機,SA58減速機,SA68減速機,SA78減速機,SA88減速機,SA98齒輪減速馬達
SA系列自鎖減速機可配變頻電機，剎車電機，防爆電機，伺服電機，交流電機，直流電機，三相電機，單相電機 0.12KW-22KW之間
如需工程師幫選型，請加微信13827261050，留言告知工程師參數要求
標簽: SA78減速機 SA77斜齒輪蝸輪減速機 SA77系列減速機 SA77減速機傳動比 SA77減速機選型參數 SA77減速機CAD三維圖
